Kulissenschalldämpfer

Beschreibung Technische Details

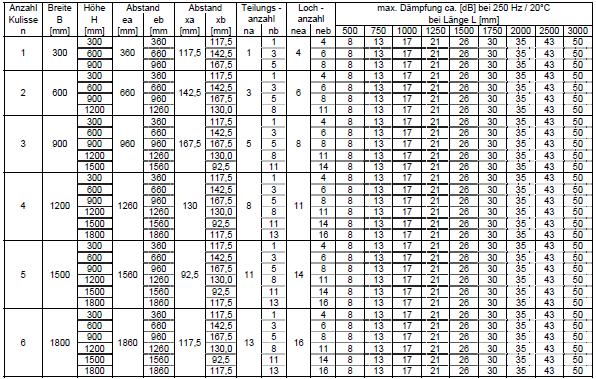

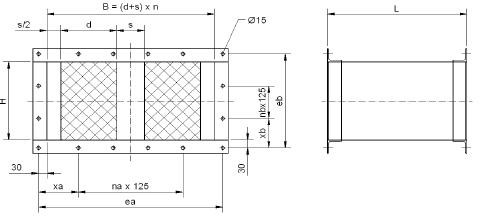

Kulissenschalldämpfer verzinkt Typ ksd-vz mit Flanschen

(Einsatztemperatur bis 80 °C)

dL-Kulissenschalldämpfer Typ ksd-vz mit Flanschen werden aus verzinktem Stahlblech gefertigt, mit beidseitigen Anschlussflanschen aus verzinktem Winkelstahl 50 x 5. Die Kulissen (d = 200 mm) bestehen aus einem verzinktem Stahlblechrahmen mit einer Absorberfüllung aus Mineralwolle, die mit einem aufkaschierten Glasvlies gegen Abrieb durch die Luftströmung bis 20 m/s geschützt ist. Die Spaltbreite beträgt s = 100 mm. Andere Kulissendicken d und Spaltbreiten s jederzeit auf Anfrage möglich. Sonderausführung: Kulissen zusätzlich mit beidseitiger verzinkter Lochblechabdeckung.

Bestellbeispiel für einen Schalldämpfer BreitexHöhexLänge=1500x1200x2000 mit 5 Kulissen d=200 und Spalt s=100:
Kulissenschalldämpfer Typ ksd-vz.r20.100.5.ff-1500x1200x2000
(Bei der Bestellung bitte Luftdurchsatz und erforderliche Dämpfung angeben)




Andere Abmessungen und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.


nach oben

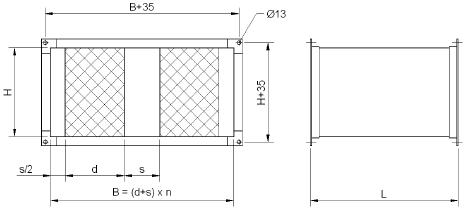

Kulissenschalldämpfer verzinkt Typ ksd-vz mit Kanalprofil

(Einsatztemperatur bis 80 °C)

dL-Kulissenschalldämpfer Typ ksd-vz mit Kanalprofil werden aus verzinktem Stahlblech gefertigt, mit beidseitigem 4-Loch-Anschlussrahmen aus Luftkanalprofil (30 mm). Die Kulissen bestehen aus einem verzinktem Stahlblechrahmen, mit einer Absorberfüllung aus Mineralwolle, die mit einem aufkaschierten Glasvlies gegen Abrieb durch die Luftströmung bis 20 m/s geschützt ist.

Bestellbeispiel für einen Schalldämpfer BreitexHöhexLänge=1500x1200x2000 mit 5 Kulissen d=200 und Spalt s=100: Kulissenschalldämpfer Typ ksd-vz.r20.100.5.kp-1500x1200x2000
(Bei der Bestellung bitte Luftdurchsatz und erforderliche Dämpfung angeben)




Andere Abmessungen und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.


nach oben

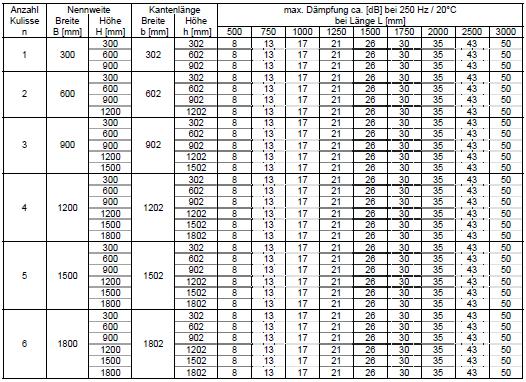

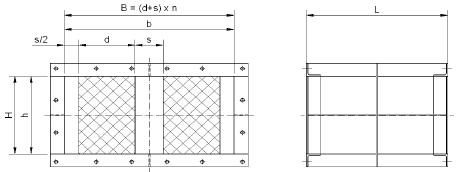

Industrie-Kanalschalldämpfer Typ ksd-st mit Flanschen

(Einsatztemperatur bis 500 °C)

dL-Industrie-Kanalschalldämpfer Typ ksd-st mit Flanschen bestehen aus einem stabilen, geschweißtem Stahlblechgehäuse (St37 / S235 oder 15Mo3 / 16Mo3) nach DIN 24190 mit beidseitigen Winkelanschlussflanschen Reihe 3 nach DIN 24193 Teil 3 und entsprechenden Versteifungen aus Flachstahl. Die Kulissenelemente (d = 200 mm) bestehen aus einem Stahlblechrahmen mit einem Absorber aus Mineralwolle, der mit einem den Einsatzbedingungen entsprechendem Rieselschutz und Lochblech beidseitig abgedeckt ist. Die Spaltbreite beträgt s = 100 mm. Andere Kulissendicken d und Spaltbreiten s jederzeit auf Anfrage möglich. Zur Verminderung des Strömungswiderstandes erhalten die Kulissen Anströmkappen (Sonderausführung). Soweit erforderlich, sind 4 Stück Kranhebelaschen am Gehäuse angeschweißt.

Bestellbeispiel für einen Schalldämpfer BreitexHöhexLänge=1500x1200x2000 mit
5 Kulissen d=200 und Spalt s=100:
dL-Industrie-Kanalschalldämpfer Typ ksd-st.r20.100.5.ff-1500x1200x2000
(Bei der Bestellung bitte Luftdurchsatz und erforderliche Dämpfung angeben)

Andere Abmessungen und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.


nach oben

Industrie-Kanalschalldämpfer Typ ksd-va mit Flanschen

(Einsatztemperatur bis 800 °C)

dL-Industrie-Kanalschalldämpfer Typ ksd-va bestehen aus einem stabilen, geschweißtem Stahlblechgehäuse (1.4301 / 1.4541 / 1.4571 / 1.4828) nach DIN 24190 mit beidseitigen Winkelanschlussflanschen Reihe 3 nach DIN 24193 Teil 3 und entsprechenden Versteifungen aus Flachstahl. Die Kulissenelemente (d = 200 mm) bestehen aus einem Stahlblechrahmen mit einem Absorber aus Mineralwolle, der mit einem den Einsatzbedingungen entsprechendem Rieselschutz und Lochblech beidseitig abgedeckt ist. Die Spaltbreite beträgt s = 100 mm. Andere Kulissendicken d und Spaltbreiten s jederzeit auf Anfrage möglich. Zur Verminderung des Strömungswiderstandes erhalten die Kulissen Anströmkappen (Sonderausführung). Soweit erforderlich, sind 4 Stück Kranhebelaschen am Gehäuse angeschweißt.

Bestellbeispiel für einen Schalldämpfer BreitexHöhexLänge=1500x1200x2000 mit
5 Kulissen d=200 und Spalt s=100:
dL-Industrie-Kanalschalldämpfer Typ ksd-st.r20.100.5.ff-1500x1200x2000
(Bei der Bestellung bitte Luftdurchsatz und erforderliche Dämpfung angeben)




Andere Abmessungen und Dämpfungen auf Anfrage. Irrtum und technische Änderungen vorbehalten.
