Schallschutzhauben / Schalldämmhauben / Schallhauben





dL-Schalldämmhauben bzw. Schallschutzhauben oder schlicht Schallhauben werden zumeist in demontierbarer Ausführung den Erfordernissen entsprechend gefertigt. Als Tragwerk dient i.d.R. ein grundiertes und verschraubtes Stahlrohrrahmengestell sowie de- und remontierbare Schalldämmelemente an Decken und Wände. Hierbei werden die Schalldämmelemente in Sandwichbauweise hergestellt, bestehend auf der Außenseite aus verzinktem Glattblech und auf der Innenseite aus verzinktem Lochblech. Als Schallabsorber werden nichtbrennbare Mineralfaserplatten verwendet die mit schwarzem Glasvlies als Rieselschutz abgedeckt sind.


Beispiel:

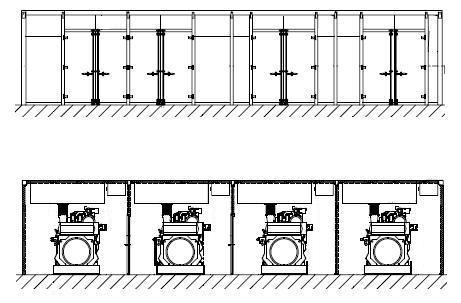

Vorderansicht + Schnitt:
Skizze Vorderansicht Schallhaube

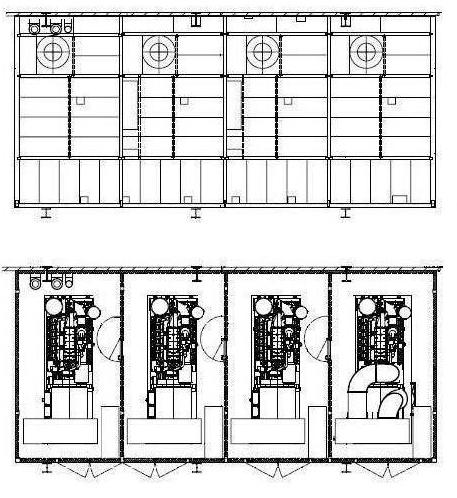

Draufsicht + Schnitt:
Skizze Schnittansicht Schallhaube

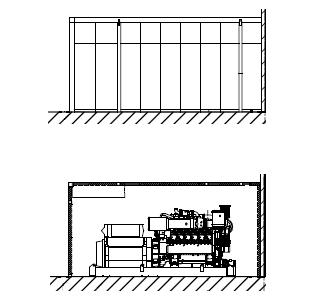

Seitenansicht + Schnitt:
SkizzeSeitenansicht und Schnitt einer Schallhaube
